Системы утилизации тепла газопоршневой установки 100 кВт (когенерация ГПУ-100 ЯМЗ)

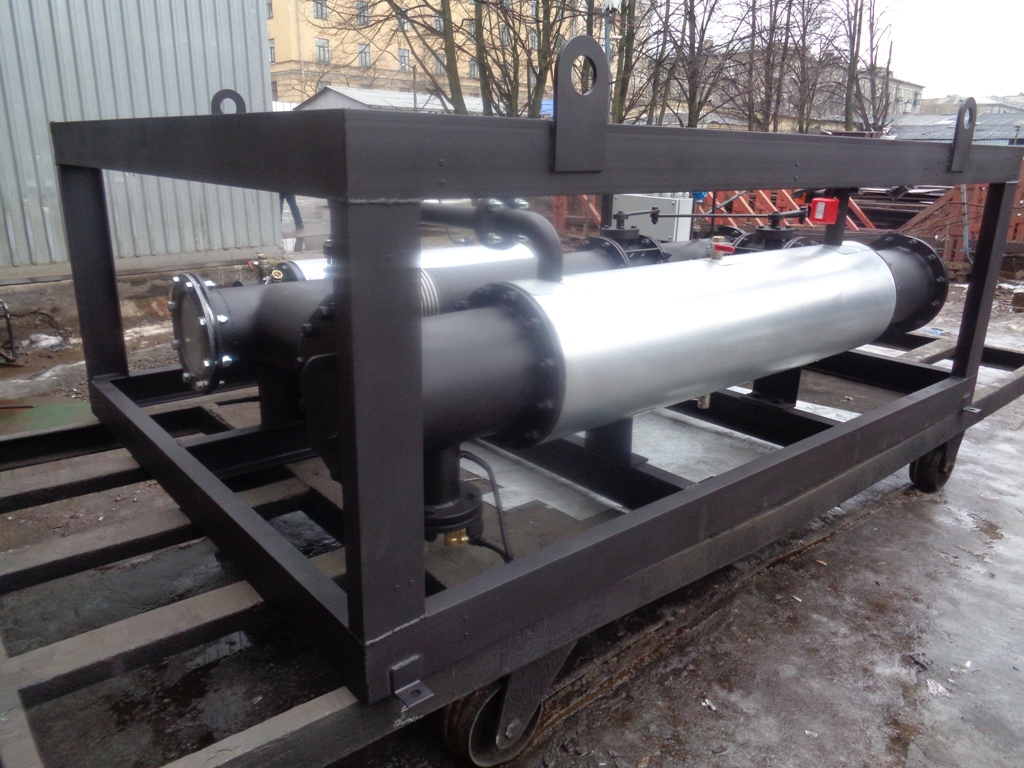

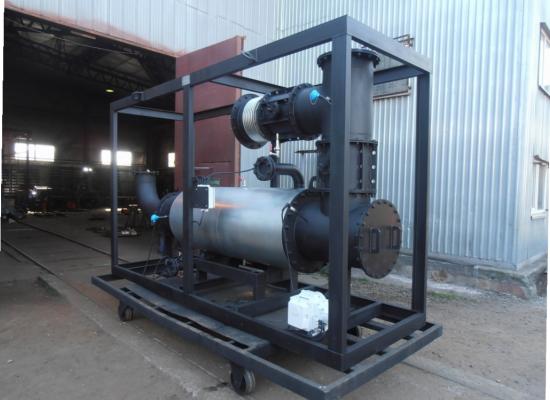

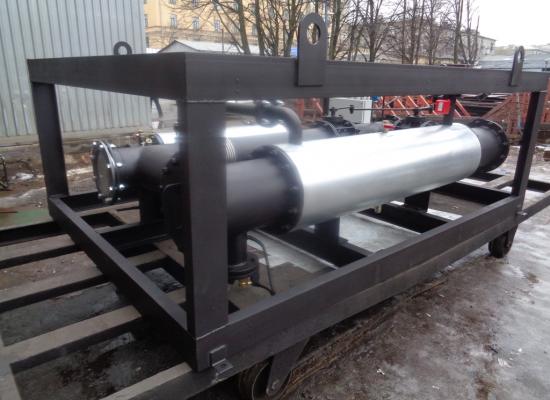

Тепловой модуль ТМ.120 утилизации тепла выхлопных газов и контура охлаждения двигателя газопоршневой установки 100 кВт (когенерация ГПУ-100 ЯМЗ):
- Двигатель газовый: ЯМЗ-238
- Электрическая мощность: 100 кВт
- Тепловая мощность: 120 кВт
- Тип топлива: газ
- Обозначение полного теплового модуля: ТМ.120
Фактическое количество тепла, передаваемого потребителю, и расход теплоносителя в системе определяется в процессе эксплуатации.
Лизинговые компании с которыми мы работаем
| Марка: | Когенерация тепла ГПУ-100 (КГУ-100 ЯМЗ-238) |
| Страна: | Россия | Склад: | Ярославль |
| Срок поставки: | 60 дней |
| Условия оплаты: | Безналичный |
| Условия расчетов: | 50% - аванс, 50% - по письму о готовности |
| Гарантия: | 18 месяцев или 3000 моточасов |
| Доставка (авто, жд) | по России и стран ЕАЭС |
| Экспорт товара: | на условиях INCOTERMS 2010 |
| Лизинг: | Группа компаний «Поволжский лизинг» |
Цена и исполнение
| Когенерация тепла ГПУ-100 | Утилизатор тепла ГПЭС-100 | Тепловой модуль ТМ.120 (120 кВт) | по запросу |
Характеристики
Описание
Расчетные характеристики теплоутилизаторов для газопоршневой установки ГПУ-100 ЯМЗ-238
Расчетные характеристики утилизатора тепла антифриза (УТА, ТМВВ.60) ГПУ-100 ЯМЗ
Таблица 1.
|
|
|
Греющая сторона |
Нагреваемая сторона |
|
Среда |
|
Этиленгликоль (50%) |
Вода |
|
Расход |
м3/час |
6,9 м3/ч |
5,5 м3/ч |
|
Температура на входе |
°С |
78 |
60 |
|
Температура на выходе |
°С |
86 |
70 |
|
Потери давления |
м.в.ст. |
2,77 |
1,35 |
|
Мощность |
кВт |
60 |
|
|
Рабочее давление |
кгс/см2 |
6 |
|
|
Макс. Температура |
°С |
115 |
|
|
Мин. температура |
°С |
0 |
|
|
Фланцы |
Ду |
50 |
|
Таблица 2.
|
Типоразмер |
ПМКИ-158.44.хх.150 |
||
|
Теплоноситель |
Горячий |
Холодный |
|
|
Полость аппарата |
Межтрубное пространство |
Трубное пространство |
|
|
Условный диаметр патрубков, мм |
65 |
50 |
|
|
Вид теплоносителя |
Этиленгликоль 50% |
Вода |
|
|
Расход |
|
10000 кг/ч |
8168 кг/ч (8,3 м3/ч при 60 °С) |
|
Температура на входе |
°С |
80 |
60 |
|
Температура на выходе |
°С |
70 |
70,3 |
|
Гидравлическое сопротивление теплообменника (не более) |
кПа |
20 |
37 |
|
Гидравлическое сопротивление модуля УТА (не более) |
кПа |
— |
Значение будет определено после конструкторской проработки |
|
Расчетная мощность |
кВт |
98 |
|
|
Запас площади теплообменной поверхности на загрязнения |
% |
13,3 |
|
|
Площадь теплообменной поверхности полная |
м2 |
5,1 |
|
|
Средняя скорость теплоносителя |
м/с |
1,029 |
1,324 |
|
Коэффициент теплопередачи (чистый/сервис) |
Вт/(м2К) |
2301 /1987 |
|
|
Расчетная температура |
°С |
115 |
115 |
|
Расчетное/пробное давление |
МПа |
1,0/1,37 |
1,0/1,37 |
|
Масса теплообменника без жидкостей |
кг |
100 |
|
|
Вместимость полостей |
л |
16 |
12 |
|
Масса модуля УТА без жидкостей |
кг |
Значение будет определено после конструкторской проработки |
|
|
Вместимость полостей модуля УТА |
л |
Значение будет определено после конструкторской проработки |
Значение будет определено после конструкторской проработки |
|
Материалы теплообменника |
|
Корпус, теплообменные трубы — коррозионностойкая сталь Водяные камеры — углеродистая сталь |
|
|
Примечания. 1. Допускаемый диапазон температур окружающего воздуха при работе модуля УТА — 0 °С ... плюс 40 °С |
|||
Расчетные характеристики утилизатора тепла дымовых газов (УТГ, ТМВГ.60) ГПУ-100 ЯМЗ
Таблица 3.
|
|
|
Греющая сторона |
Нагреваемая сторона |
|
|
Среда |
|
Выхлопные газы |
Вода |
|
|
Расход |
- |
0,17 кг/с |
5,5 м3/ч |
|
|
Температура на входе |
°С |
450 |
70 |
|
|
Температура на выходе |
°С |
120 |
80 |
|
|
Потери давления |
м.в.ст. |
≤0,25 |
≤3 |
|
|
Мощность |
кВт |
60 |
||
|
Макс. рабочее давление |
МПа |
- |
0,6 |
|
|
Давление срабатывания предохранительного клапана |
МПа |
- |
1 |
|
|
Макс. Температура |
°С |
600 |
115 |
|
|
Фланцы |
Ду |
200 |
65 |
|
Таблица 4.
|
Типоразмер котла-утилизатора (модуля УТГ) |
КУВИ-20.175Б (Б20.175Б) |
|
|
Условный диаметр патрубков отработавших газов, мм |
125 |
|
|
Условный диаметр патрубков нагреваемой жидкости, мм |
40 |
|
|
Греющий теплоноситель |
Продукты сгорания природного газа среднего состава |
|
|
Расход |
кг/ч |
650 |
|
Температура на входе |
°С |
600 |
|
Температура на выходе |
|
|
|
чистая теплообменная поверхность |
°С |
136 |
|
грязная теплообменная поверхность |
|
148 |
|
Аэродинамическое сопротивление котла-утилизатора (не более) |
|
|
|
чистая теплообменная поверхность |
|
1830 |
|
грязная теплообменная поверхность |
|
2380 |
|
Аэродинамическое сопротивление модуля УТГ (не более) |
|
|
|
при движении газов через чистый котел-утилизатор |
Па |
Значение будет определено после конструкторской проработки |
|
при движении газов через грязный котел-утилизатор |
|
Значение будет определено после конструкторской проработки |
|
при движении газов по байпасу |
|
Значение будет определено после конструкторской проработки |
|
Нагреваемая жидкость |
Вода |
|
|
Расход |
|
8168 кг/ч (8,3 м3/ч при 60 °С) |
|
Температура на входе |
°с |
70,3 |
|
Температура на выходе |
|
|
|
чистая теплообменная поверхность |
°С |
90,2 |
|
грязная теплообменная поверхность |
|
90,0 |
|
Гидравлическое сопротивление котла-утилизатора (не более) |
кПа |
10 |
|
Гидравлическое сопротивление модуля УТГ (не более) |
кПа |
Значение будет определено после конструкторской проработки |
|
Характеристика |
||
|
Расчетная мощность |
|
|
|
чистая теплообменная поверхность |
кВт |
95 |
|
грязная теплообменная поверхность |
|
92 |
|
Площадь теплообменной поверхности (полная) |
м2 |
3,8 |
|
Максимальная рабочая температура воды |
°С |
110 |
|
Минимальная рекомендуемая температура воды на входе |
°С |
70 |
|
Максимальная рабочая температура газов |
°С |
600 |
|
Максимальное избыточное рабочее давление воды |
МПа |
1,0 |
|
Максимальное избыточное рабочее давление газов |
МПа |
0,03 |
|
Минимальное избыточное давление воды |
МПа |
0,2 |
|
Масса котла-утилизатора без жидкости |
кг |
Значение будет определено после конструкторской проработки |
|
Масса модуля УТГ без жидкости |
кг |
Значение будет определено после конструкторской проработки |
|
Объем полостей отработавших газов котла-утилизатора |
л |
Значение будет определено после конструкторской проработки |
|
Объем полостей нагреваемой жидкости котла-утилизатора |
л |
Значение будет определено после конструкторской проработки |
|
Материал |
|
08Х18Н10Т (AISI321) |
|
Примечания. |
|
|
|
1. Работа котла-утилизатора в осушенном состоянии, а также при отсутствии в нем циркуляции теплоносителя не допускается. |
||
|
2. Точность расчетов ±5%. |
|
|
|
3. Допускаемый диапазон температур окружающего воздуха при работе модуля УТГ — минус 40 °С ... плюс 40 °С |
||

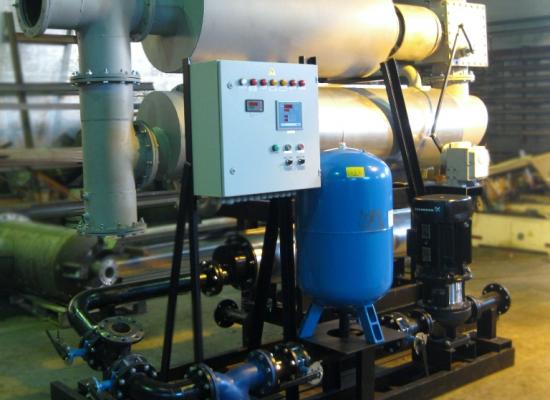

Шкаф управления теплового модуля (ШУ ТМ.120) выполняет следующие функции ГПУ-100 ЯМЗ:
- Контроль и индикация на дисплее температуры выхлопных газов на входе в тепловой модуль (ТМ.120), сигнализация низкой температуры газов на входе в тепловой модуль на лицевой панели ШУ ТМ;
- Контроль и индикация на дисплее температуры антифриза на входе в ТМ.120, сигнализация низкой температуры антифриза на входе в ТМ на лицевой панели ШУ ТМ;
- Световая и звуковая сигнализация перегрева антифриза на входе в ТМ.120;
- Контроль и индикация на дисплее температуры сетевой воды на входе и выходе из ТМ.120, световая и звуковая сигнализация перегрева воды на выходе из ТМ;
- Контроль наличия потока сетевой воды через ТМ.120, световая и звуковая сигнализация отсутствия потока сетевой воды;
- Контроль исправности ПЛК, сигнализация отказа ПЛК;
- Сигнализация параметров работы ТМ.120;
- Подача управляющих сигналов «открыть/закрыть» на привод газовой заслонки котла-утилизатора при пуске и останове ТМ.120, а также для уменьшения потока выхлопных газов при приближении температуры воды на выходе из ТМ к значению уставки перегрева;
- Подача управляющих сигналов «открыть/закрыть» на привод трёхходового клапана контура охлаждения двигателя по уровню температуры антифриза на входе в ТМ.120;
- Ручной и аварийный останов кнопкой со световой индикацией.
Объем поставки теплового модуля (когенерация) ГПУ-100 ЯМЗ

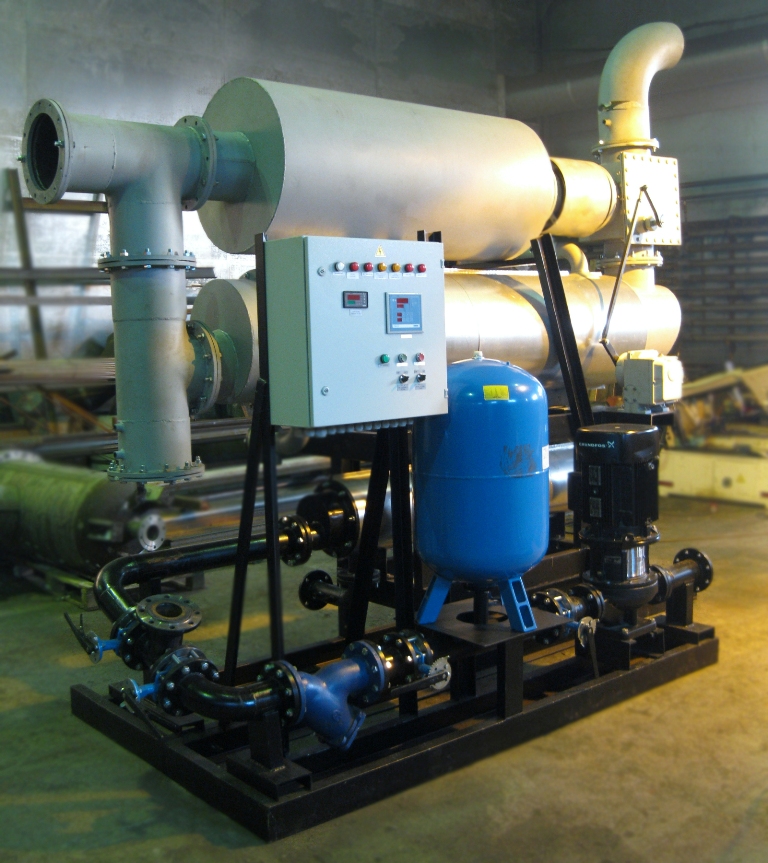

Тепловой модуль ТМ.120 в составе:
- Утилизатор тепла уходящих газов (УТГ) - кожухотрубный теплообменник.
- Материал изготовления трубного пучка - нержавеющая сталь, корпуса – нержавеющая сталь;
- Линия безопасности котла-утилизатора в составе: термоманометр, сбросной клапан, воздухоотводчик;
- Узел переключения потока выхлопных газов в составе двух газовых негазоплотных заслонок с электроприводом;
- Трубная обвязка;
- Установленное на модуле оборудование КИПиА;
- Теплоизоляция котла-утилизатора;
- Утилизатор тепла контура охлаждения двигателя (УТА) - теплообменный аппарат кожухотрубного типа;
- Запорная арматура;
- Установленное на модуле оборудование КИПиА;
- Трехходовой клапан переключения потока с электроприводом;
- Рама модуля.
Шкаф управления ШУ ТМ.120.
Глушитель ПГ.100.
Сопроводительная документация в составе:
- Руководство по эксплуатации;
- Паспорт;
- Сертификат таможенного союза.
