Блочно-контейнерные газовые генераторы электростанции 100 кВт, ГПУ-100, АГП-100, ЭГП-100, ГПЭС-100, КГУ-100, ГПА-100, БКГПЭА-100, АГ-100С-Т400-1РН, АГ-60С-Т400-2РН, АГ-60С-Т400-3РН (когенерационная установка 100 кВт контейнерного типа)

'

Газовый генератор 100 кВт в блочно-контейнерном исполнении, двигатель ЯМЗ-238, предназначен для выработки трехфазного переменного электрического тока частотой 50 Гц, напряжением 400 В, основная мощность 100 кВт / 125 кВА, резервная мощность 110 кВт / 137,5 кВА. Если хотите купить газопоршневую электростанцию 100 кВт контейнерного типа АГ-100С-Т400-1РН (ГПУ-100 БКИ) в утепленном блок-контейнере Север, Север-М, Тайга, Энергия, Арктика, цена которого не будет выходить за рамки ваших финансовых возможностей, то именно у нас найдете нужную модификацию и требуемую комплектацию.

Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, системы когенерации тепла, доставка и пусконаладочные работы выполняются по желанию Заказчика.

Лизинговые компании с которыми мы работаем

Цена:5 400 000 руб c НДС
Марка:Газовый генератор 100 кВт контейнерного типа (двигатель ЯМЗ-238).
Страна:Россия
Склад:Ярославль
Срок поставки:45 дней
Условия оплаты:Безналичный
Условия расчетов:50% аванс, 50% по письму о готовности
Гарантия:18 месяцев или 3000 моточасов
Доставка (авто, жд)по России и стран ЕАЭС
Экспорт товара:на условиях INCOTERMS 2010
Лизинг:Группа компаний
«Поволжский лизинг»

Цена и исполнение

ГПУ АГ-100С-Т400-1РНВ утепленном контейнереОстровной режим5 400 000 руб c НДС

Характеристики

Модель ГПУ в контейнереАГ-100С-Т400-1РН ЯМЗ (ГПУ-100 контейнерного типа)
Аналогичное обозначениеГПУ-100, АГП-100, ЭГП-100, ГПЭС-100, АГ-100, АП-100, ГПА-100, АПК-100, ГЭС-100, ГГУ-100
Двигатель (газовый)ЯМЗ-238 (Россия)
Топливная системаГазовая рампа газовая линия
Свечи зажиганияBosch, Brisk
Заслонка (смеситель)Ручное или автоматическое регулирование соотношения воздуха и газа в топливной смеси
Регулятор оборотовЭлектронный
Система впуска воздухаВоздушный фильтр
Генератор синхронный«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Номинальная мощность, кВт / кВА100 / 125
Резервная мощность, кВт / кВА110 / 137,5
Напряжение, В400
Номинальный ток, А180
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)30 м3/ч
Давление газа0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла (% от расхода топлива)0,4
Гарантия, месяцев / моточасов18 / 3000
Ресурс до капремонта, м/ч50 000
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
Габаритные размеры на раме в открытом исполнении (ДхШхВ), мм2500 x 1200 x 1800
Габаритные размеры в погодозащитном капоте (ДхШхВ), мм2700 x 1300 x 1800
Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм3500 x 1300 x 1800
Габаритные размеры в блочно-контейнерном исполнении (ДхШхВ), мм4000 x 2350 x 2500
Общий вес на раме в открытом исполнении, кг2100
Общий вес в погодозащитном капоте, кг2300
Общий вес в шумозащитном кожухе, кг2400
Общий вес в контейнерном исполнении, кг4000
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Системы автоматического управления ГПУ (АГП):Щит управления:
Щит (шкаф) 1-й степени автоматизации с ручным запуском - контроллер ComAp, Huegli Tech, LovatoАГ-100.1 (ЩА-100.1)
Щит (шкаф) 2-й степени автоматизации с автоматическим запуском АВР - контроллер ComAp, Huegli Tech, LovatoАГ-100.2 (ЩА-100.2)
Щит АВР (обратная последовательность)АВР по схеме заказчика
Параллельная работа с внешней сетью и с другими агрегатамина базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-30 (бак 5 л)
Модуль утилизации тепла:Когенерация:
Системы утилизации тепла (тепловой модуль)СУТ (ТМ)
Тепловая мощность, кВт120
Расход теплоносителя, м3/ч3,5
Система утилизации тепла (когенерация)Цена 1.400.000 рублей

Видео

Газогенератор АГП-100 ЯМЗ в островном режиме

Газогенератор АГП-100 ЯМЗ в режиме параллельной работы

Скачать документацию

Описание

Газовый генератор (газовые электростанции) мощностью 100 кВт в блочно-контейнерном исполнении, в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью, типа АГ-100, АГ-100С-Т400, АГ-100С-Т400-1РН, ГГУ 100, ГПУ 100, ЭГП 100, АГП 100, АП 100, АПК 100, ГПА 100, ГПЭС 100, ГЭС 100, МЭС-100, МТЭС-100, БКИ, Системы утилизации тепла (СУТ), тепловой модуль (ТМ), когенерация.

Состав газоэлектростанции ГПУ-100

  • Двигатель ЯМЗ-238.Г оборудованный: зарядным генератором и стартером, электронным регулятором оборотов, электрическим предпусковым подогревателем ПОЖ 220В, газовым редуктором, системой топливоподачи, заслонкой аварийного останова, клапаном – системой контроля загазованности, и системой автоматического поддержания уровня масла в картере двигателя (бак 5 л.);
  • Генератор силовой синхронный: Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
  • Система охлаждения: водяным радиатором, система охлаждения масла с масляным радиатором;
  • Тосол в системе охлаждения двигателя;
  • Дизельное масло в системе смазки двигателя;
  • Комплект АКБ 6СТ-190 и соединительный кабель;
  • Зарядное устройство АКБ;

Система автоматики ГПУ-100

  • Щит – пульт управления 1-й степени автоматизации  АГ-100С-Т400-1РН в режиме ручного запуска при пропадании напряжения (для запуска и управления ГПУ-100 необходимо присутствие оператора), на базе контроллера InteliLite NT «ComAp» Чехия, «Huegli Tech» HT-GC-600 Швейцария, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции. Измерение основных параметров генератора: напряжение, частота и сила тока. Включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.
  • Пульт – щит управления газоэлектростанции АГ-100С-Т400-2РН 2-й степени автоматизации со встроенным блоком АВР, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления ГПУ-100.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
    - автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. ГПУ оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
    - пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков: линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

Система удаленного мониторинга ГПУ-100

  • Система удаленного мониторинга и управления ГПУ-100 – Интерфейсный модуль RS-485/232. Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.
Параллельная работа – синхронизация ГПУ-100
  • Параллельная работа синхронных генераторов ГПУ-100 между собой и синхронизация с централизованной сетью. Под параллельной работой ГПУ-100 понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом ГПУ-100. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС в зависимости от относительного значения тока будут одинаковы.
  • Параллельная работа с сетью обеспечивает увеличение общей мощности газоэлектростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
  • Включение газогенератора ГПУ-100 на параллельную работу с сетью: В рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

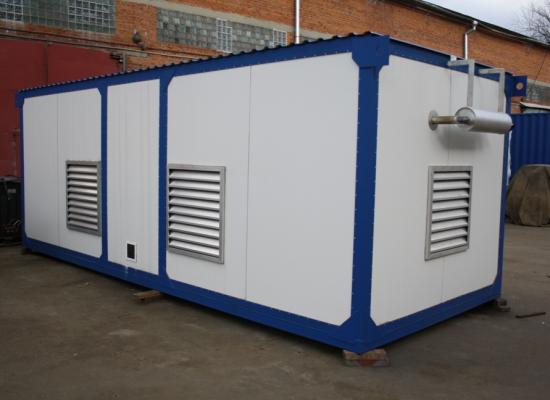

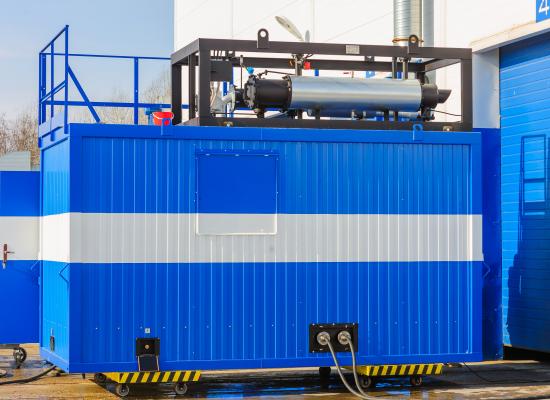

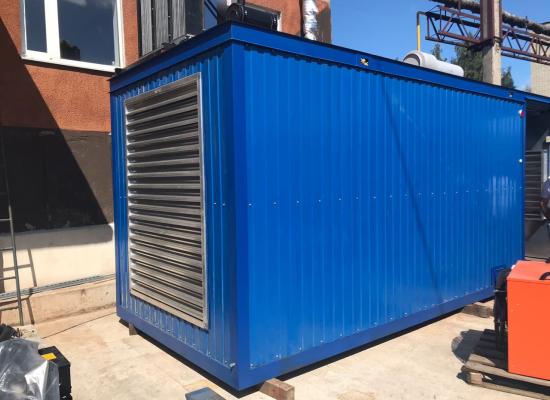

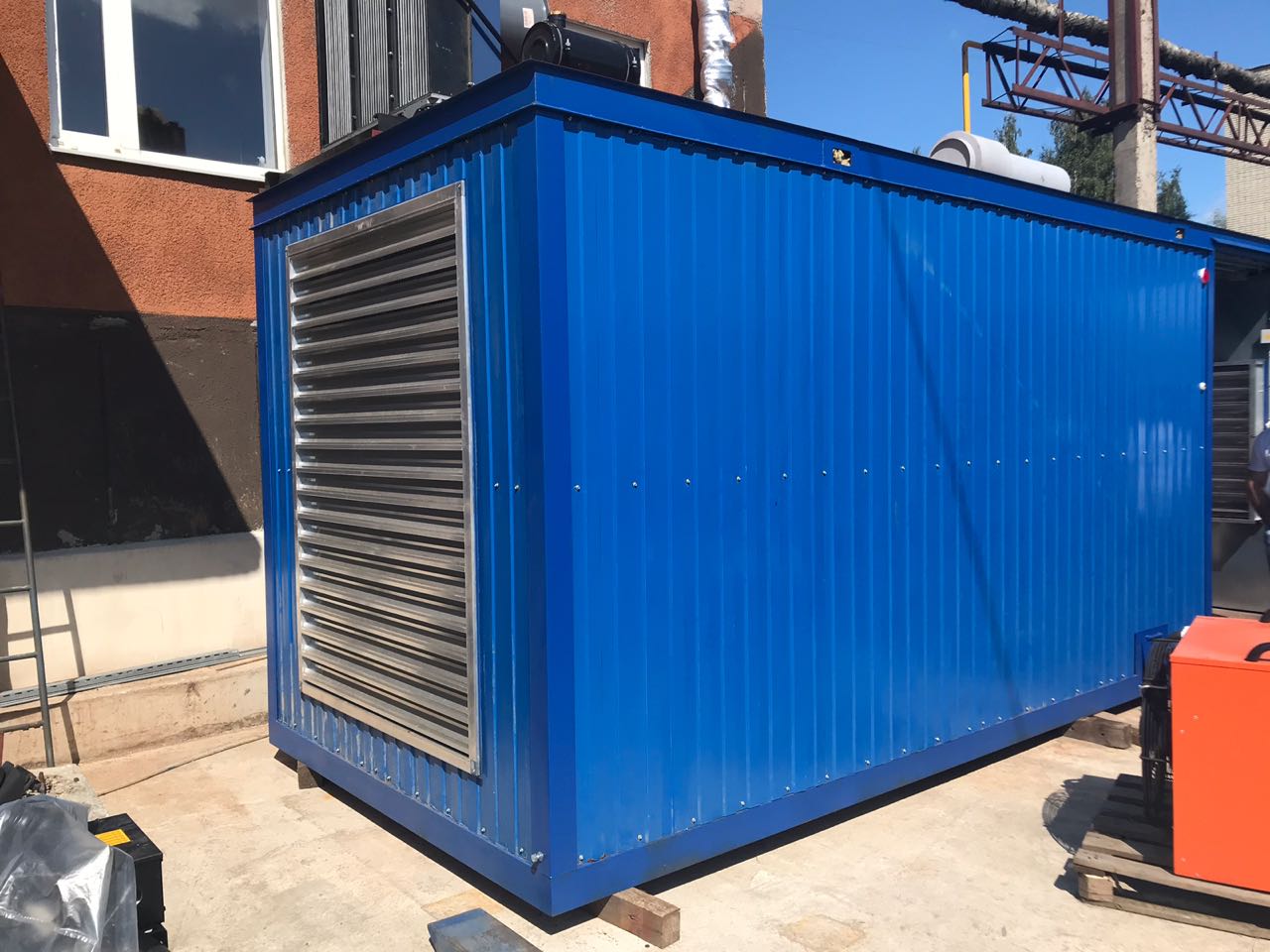

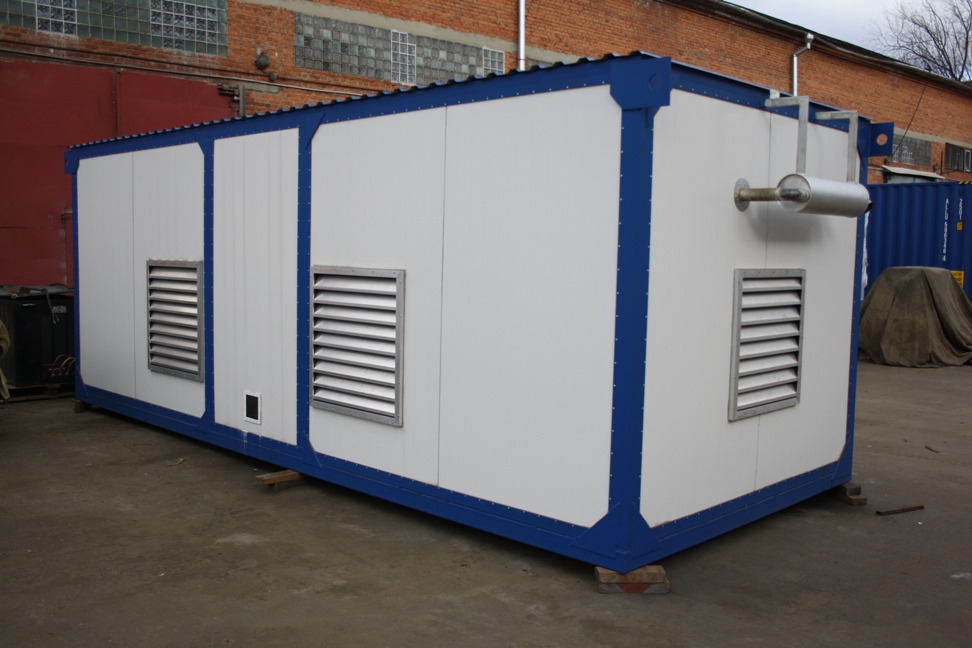

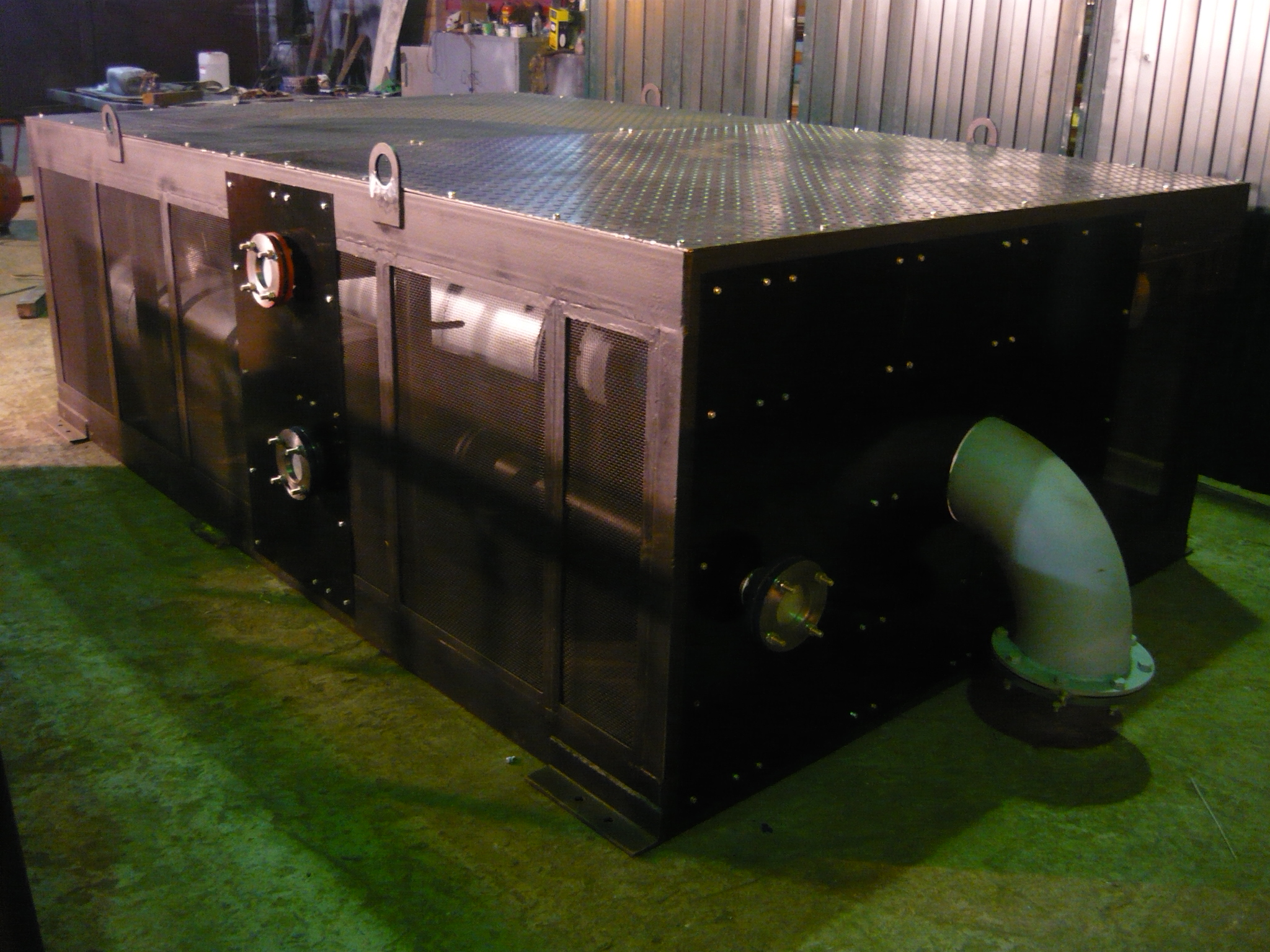

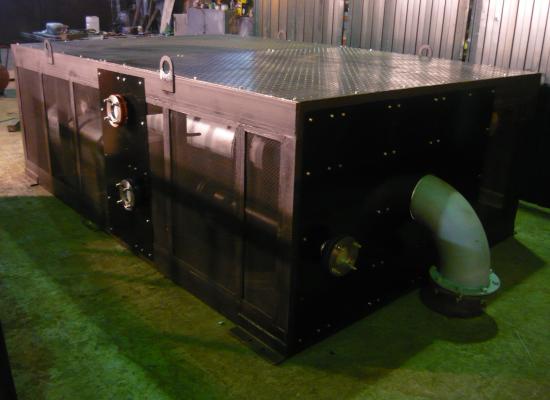

 Утепленный блок-контейнер типа Север, Север-М, Тайга, Энергия, Арктика (конструкция и описание контейнера ГПУ-100)
  • Утепленный блок-контейнер типа «Север» (блок-бокс):
  • силовой металлический каркас (швеллер 120 мм, уголок 100х100 мм), стены выложены из утеплителей сэндвич-панелей толщиной до 100 мм, или из профилированного оцинкованного металлического листа, применением теплоизоляционных материалов, пароизоляция, гидроизоляция, утеплитель базальтовая плита, потолок утеплен и обшит оцинкованным листом, пол утеплен и покрыт рифлёным листом толщиной не более 4 мм;
  • утепленный блок-контейнер северного исполнения предназначен специально для работы в экстремальных климатических условиях, так как конструкция и применяемый утеплитель обеспечивает эффективную эксплуатацию в диапазоне температур от -50°С до +50°С;
  • влажность: до 98% при + 25°С;
  • наклон относительно горизонтальной плоскости: до 10 градусов;
  • запылённость воздуха: до 0,01 г/м3; (до 0,5 г/м3; не более 3 часов);
  • звуковое давление не более 70 dBA;
  • степень огнестойкости: II, III, С1 согласно СНиП 2.01-85, СНиП 21.01-97;
  • пожарная категория: В2 (по НПБ 105-03);
  • снеговой район: IV, V (СНиП 2.01.07-85);
  • ветровой район: IV, V;
  • сейсмостойкость: до 9 баллов;
  • срок службы: не менее 20 лет;
  • основа блок-контейнера - силовой металлический каркас, обеспечивающий достаточную жесткость для транспортировки.;
  • в верхней части боковых стоек и на основании расположены специальные рымы, позволяющие перемещать блок-контейнер;
  • стены и крыша контейнера изготовлены из сэндвич-панелей толщиной до 100 мм, или из профилированного оцинкованного металлического листа, применением теплоизоляционных материалов, пароизоляция, гидроизоляция, утеплитель базальтовая плита. Внутренний и наружный лист сэндвич-панелей выполнен из оцинкованной стали с порошковой окраской, а в качестве наполнителя используется прессованная базальтовая вата. Монолитная конструкция панелей, изготовленных в заводских условиях, обеспечивает прочность стен и крыши контейнера;
  • основанием контейнера служит сварная рама с днищем из металлического листа, способная выдерживать оборудование весом в несколько тонн;

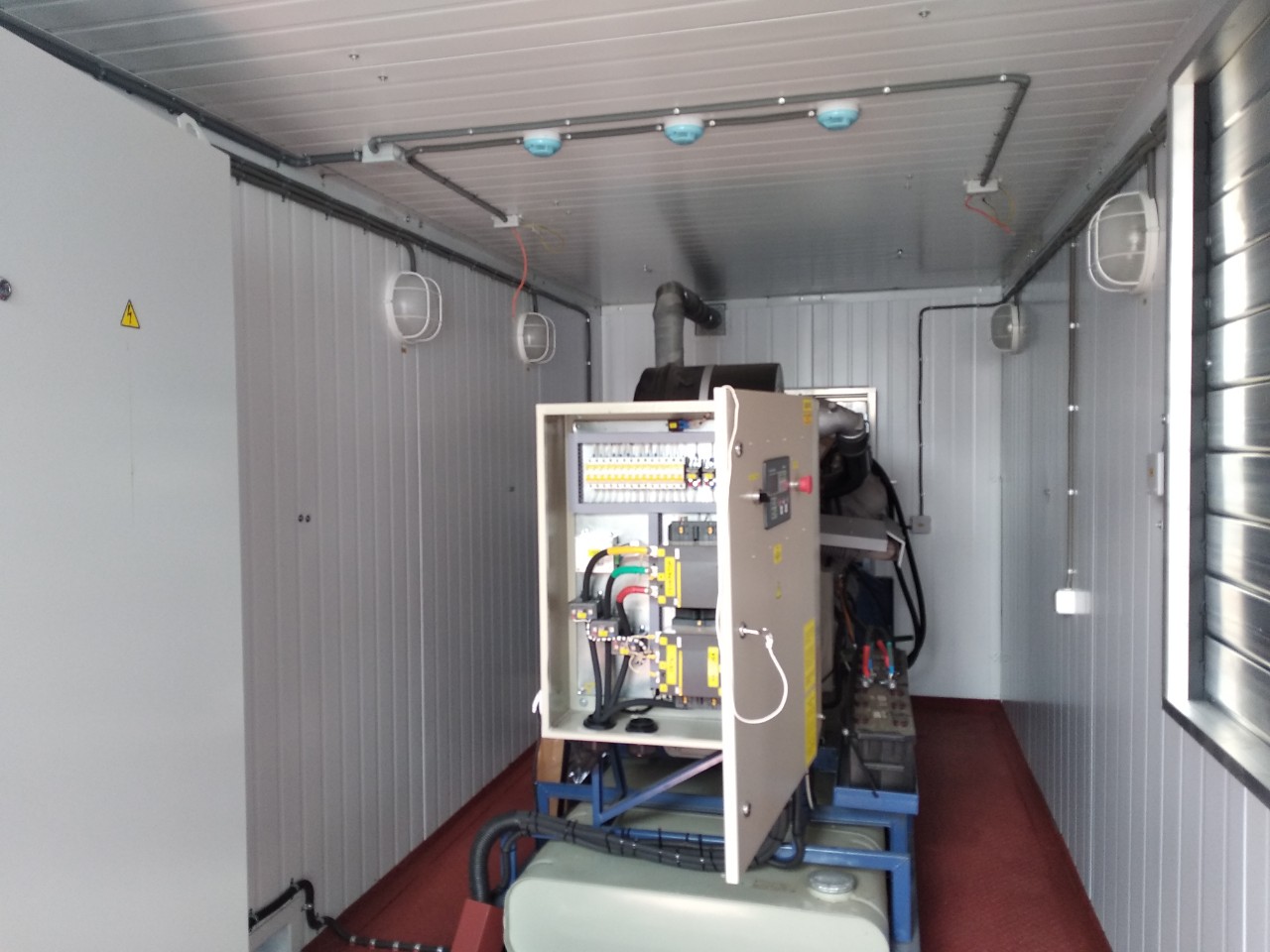

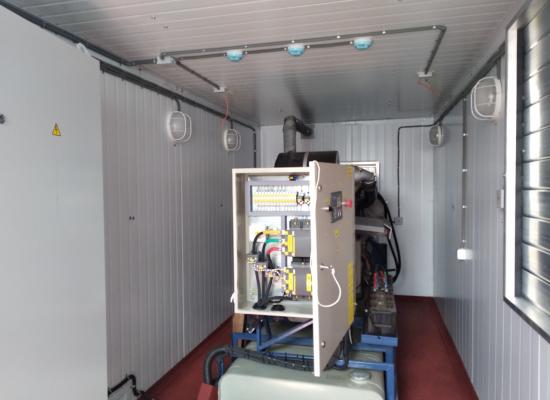

  • все остальные элементы блок-контейнера (окна, двери, система обогрева, вентиляция и т.д.) выполняются в зависимости от цели его использования. Все системы, которыми оборудован блок-контейнер, спроектированы для обеспечения его правильной и безопасной эксплуатации;
  • температура внутри контейнера должна быть оптимальной для нормальной работы оборудования. В нем предусмотрена система вентиляции и вывода отработавших газов, а также система внутреннего обогрева;
  • внутреннее пространство контейнера оборудовано системой освещения, которая питается от аккумуляторных батарей или от внешней сети, если она есть на объекте;
  • блок-контейнер обязательно оборудуется пожарно-охранной сигнализацией, которая срабатывает при превышении допустимой температуры и при проникновении в контейнер посторонних лиц.
  • входная дверь;
  • люк ввода-вывода силовых и контрольных кабелей;
  • цвет RAL 5005 синий или согласно требованиям заказчика;
  • габариты блок контейнера (ДхШхВ) 4000 х 2350 х 2500 мм;
  • общий вес 4000 кг;
Оснащение блок-контейнера ГПУ-100
  • Блок-контейнер типа «Север» (блок-бокс) оснащён следующими системами:
  • клапаны рабочей вентиляции для оттока и притока воздуха выполнены из алюминиевого профиля и имеют электропривод для автоматического срабатывания. Автоматическая система приточно-вытяжной вентиляции. Система приточно-вытяжной вентиляции на основе жалюзи с электроприводом. Технологическая система вентиляции обеспечивает вентиляцию, а также необходимый температурный режим при работе газоэлектростанции (газогенератора) ГПУ. Состоит из впускного и выпускного алюминиевого клапана с организованной герметизацией, электроприводов и наружных жалюзи обеспечивающих защиту клапана от механических повреждений.
  • алгоритм управления клапанами: При неработающей ГПУ впускной и выпускной клапаны закрыты. После запуска ГПУ (появлении напряжения на выходе) выпускной и впускной клапан открываются. При подаче сигнала «пожар» от системы пожарной сигнализации впускной и выпускной клапаны автоматически закрываются.
  • АСПТ – автоматическая система пожаротушения с порошковым исполнительным элементом типа «Буран-2,5»;
  • ОПС – система охранно-пожарной сигнализации с возможностью автоматического и ручного пожаротушения с применением модуля автоматического порошкового пожаротушения. Штатно в контейнере электростанции устанавливается охранно-пожарная сигнализация (12В) на основе пожарных дымовых оптико-электронных извещателей и пожарных ручных электроконтактныхизвещателях, магнитоконтактных и оптико-электронных  охранных извещателей, с звуковым оповещателем, с охранно-пожарным световым извещателем над входной дверью;
  • огнетушители ОУ-2 – 2 шт.
  • ЩСН – щит (система) собственных нужд. Штатно освещение контейнера электростанции выполнено двумя настенными светильниками – 24 В, и двумя настенными светильниками – 220 В (работающими от основной сети либо от генераторной установки). Выключатель освещения находится внутри контейнера;
  • настенный электроконвектор или масляный радиатор 1,5 кВт (для поддержания температурного режима в контейнере) – 2 шт.
  • система газовыхлопа контейнера для электростанции имеет компенсатор линейного растяжения, теплоизолированный трубопровод, предусмотрен быстрый демонтаж глушителей шума.
  • комплект аккумуляторных батарей АКБ 6СТ-190 (2 шт.). Предназначены для питания стартера первичного двигателя, системы пожарно-охранной сигнализации, а также системы рабочего и резервного освещения.
