Газогенератор АГП-315 на раме, газоэлектростанция 315 кВт (ГПУ-315) открытого типа АГ-315С-Т400-1Р ЯМЗ, системы утилизации тепла (СУТ)

Газопоршневая электростанция 315 кВт на раме (открытого типа) АГП 315, ГПУ 315, ЭГП 315, ГПЭС 315, ГПА 315, АП 315, АПК 315, ГЭС 315, БКИ, СУТ  Газопоршневой электроагрегат 315 кВт открытого типа АГП 315, ГПУ 315, ЭГП 315, ГПЭС 315, ГПА 315, АП 315, АПК 315, ГЭС 315, БКИ, СУТ
Производственная компания Дизель-Системы
Цена:
4 900 000 руб (в том числе НДС 20%)
Марка:
АГП-315, агрегат газопоршневой 315 кВт на раме, АГ-315С-Т400-1Р ЯМЗ
Страна:
Россия
Склад:
Ярославль
Срок поставки:
60 дней
Условия оплаты:
Безналичный
Условия расчетов:
50% - аванс, 50% - по письму о готовности
Гарантия:
18 месяцев или 3000 моточасов
Доставка (авто, жд)
по России и стран ЕАЭС
Экспорт товара:
на условиях INCOTERMS 2010

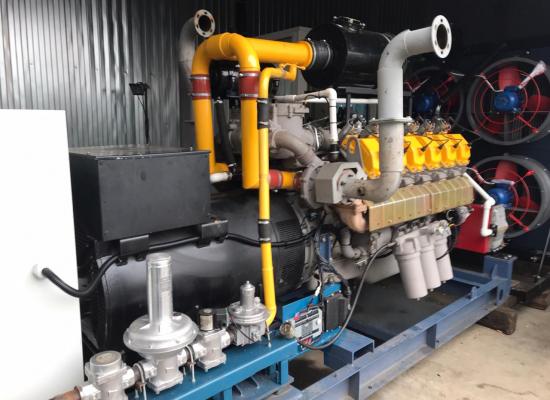

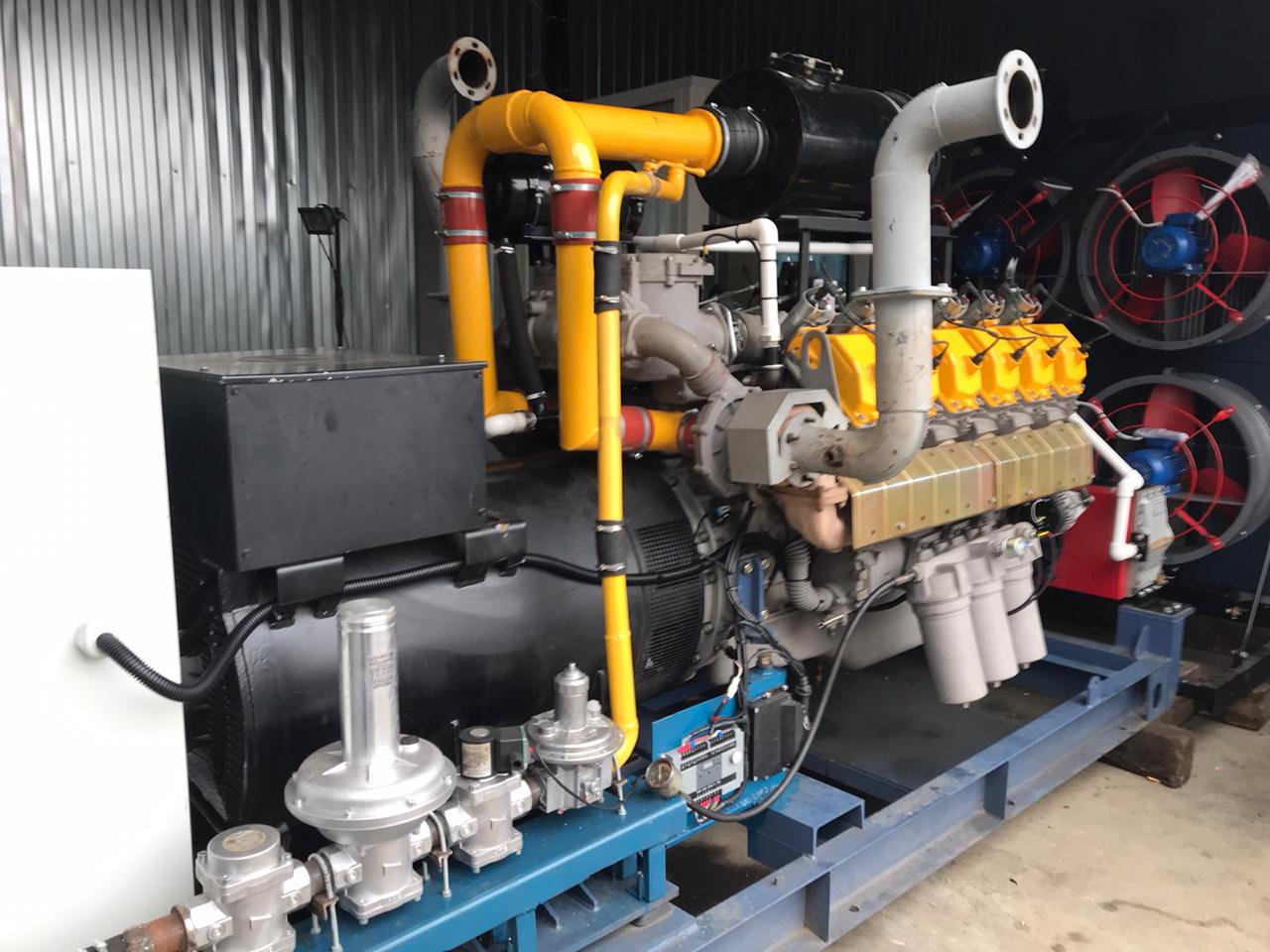

Газогенераторная электростанция 315 кВт на раме (газопоршневая установка АГП-315, ГПУ-315, в открытом исполнении), двигатель ЯМЗ-8503, предназначен для выработки трехфазного переменного электрического тока частотой 50 Гц, напряжением 400 В, основная мощность 315 кВт / 394 кВА, резервная мощность 346 кВт / 471 кВА. Если хотите купить газопоршневую электростанцию 315 кВт на раме типа АГ-315С-Т400-1Р (АГП-315) в открытом исполнении, цена которого не будет выходить за рамки ваших финансовых возможностей, то именно у нас найдете нужную модификацию и требуемую комплектацию.

Комплектация и цены АГП-315, агрегат газопоршневой 315 кВт на раме, АГ-315С-Т400-1Р ЯМЗ

АГ-315С-Т400-1Р (АГП-315.1)открытого типа (на раме)1-й степени автоматизации (ручное)4 900 000 руб (в том числе НДС 20%)
АГ-315С-Т400-2Р (АГП-315.2)открытого типа (на раме)2-й степени автоматизации (АВР)5 000 000 руб (в том числе НДС 20%)

Характеристики АГП-315, агрегат газопоршневой 315 кВт на раме, АГ-315С-Т400-1Р ЯМЗ

АГП на раме (модель установки)АГ-315С-Т400-1Р ЯМЗ (АГП-315 открытого типа)
Аналогичное обозначениеГПУ-315, АГП-315, ЭГП-315, ГПЭС-315, АГ-315, АП-315, ГПА-315, АПК-315, ГЭС-315, ГГУ-315
Двигатель (ГПД)ЯМЗ-8503 (Россия)
Регулятор оборотовЭлектронный
Генератор синхронный«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Номинальная мощность, кВт / кВА315 / 394
Резервная мощность, кВт / кВА346 / 471
Напряжение, В400
Номинальный ток, А570
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности1
Удельный расход топлива при номинальной мощности, м3/ч95
Давление газа0.2-6 кг/см2 (0.019-0.58 МПа)
Гарантия, месяцев / моточасов18 / 3000
Ресурс до капремонта, м/ч50 000
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
Габаритные размеры на раме в открытом исполнении (ДхШхВ), мм4600 x 1500 x 2340
Габаритные размеры в погодозащитном капоте (ДхШхВ), мм4800 x 1600 x 2400
Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм5500 х 1600 х 2400
Габаритные размеры на раме в контейнерном исполнении (ДхШхВ), мм6000 х 2400 х 2500
Общий вес на раме в открытом исполнении, кг4700
Общий вес в погодозащитном капоте, кг4950
Общий вес в шумозащитном кожухе, кг5150
Общий вес в контейнерном исполнении, кг7500
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Системы автоматического управления ГПУ (АГП):Щит управления:
Щит (шкаф) 1-й степени автоматизации с ручным запуском - контроллер ComAp, Huegli Tech, LovatoАГ-315.1 (ЩА-315.1)
Щит (шкаф) 2-й степени автоматизации с автоматическим запуском АВР - контроллер ComAp, Huegli Tech, LovatoАГ-315.2 (ЩА-315.2)
Щит АВР (обратная последовательность)АВР по схеме заказчика
Система параллельной работы между собой и синхронизация с централизованной сетьюна базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-600 (бак 5 л)
Модуль утилизации тепла:Когенерация:
Системы утилизации тепла (тепловой модуль)СУТ (ТМ)
Тепловая мощность, кВт380
Расход теплоносителя, м3/ч11

Описание АГП-315, агрегат газопоршневой 315 кВт на раме, АГ-315С-Т400-1Р ЯМЗ

Газопоршневые установки (газовые электростанции) мощностью 315 кВт на раме в открытом исполнении, типа АГ-315, АГ-315С-Т400, АГ-315С-Т400-1Р, ЭГП 315, АГП 315, АП 315, АПК 315, ГПА 315, ГПУ 315, ГГУ 315, ГПЭС 315, ГЭС 315, МЭС-315, МТЭС-315, БКИ, Системы утилизации тепла (СУТ), тепловой модуль (ТМ), когенерация.

Состав газоэлектростанции АГП-315

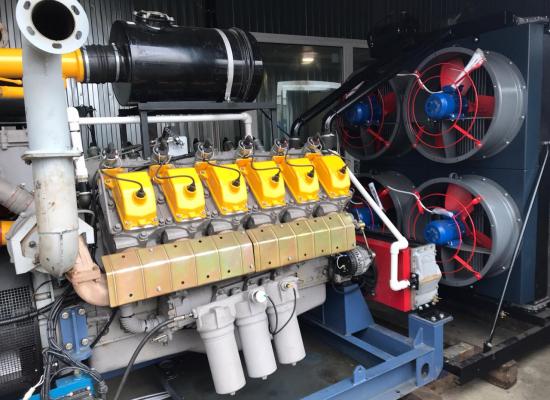

  • Двигатель ЯМЗ-8503.Г оборудованный: зарядным генератором и стартером, электронным регулятором оборотов, электрическим предпусковым подогревателем ПОЖ 220В, газовым редуктором, системой топливоподачи, заслонкой аварийного останова, клапаном – системой контроля загазованности, и системой автоматического поддержания уровня масла в картере двигателя (бак 5 л.);
  • Генератор силовой синхронный: Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
  • Система охлаждения: водяным радиатором РВ-400 + 2 дополнительных радиатора, зарядное устройство воздухоохладитель + дополнительный охладитель, встроенный в двигатель охладитель надувочного воздуха (ОНВ), система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР);
  • Тосол в системе охлаждения двигателя;
  • Дизельное масло в системе смазки двигателя;
  • Комплект АКБ 6СТ-190 и соединительный кабель;
  • Зарядное устройство АКБ;

Система автоматики АГП-315

  • Щит – пульт управления 1-й степени автоматизации  АГ-315С-Т400-1Р в режиме ручного запуска при пропадании напряжения (для запуска и управления АГП-315 необходимо присутствие оператора), на базе контроллера InteliLite NT «ComAp» Чехия, «Huegli Tech» HT-GC-600 Швейцария, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции. Измерение основных параметров генератора: напряжение, частота и сила тока. Включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.
  • Пульт – щит управления газоэлектростанции АГ-315С-Т400-2Р 2-й степени автоматизации со встроенным блоком АВР, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления АГП-315.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
    - автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. АГП оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
    - пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков: линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

Система удаленного мониторинга АГП-315

  • Система удаленного мониторинга и управления АГП-315 – Интерфейсный модуль RS-485/232. Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.
Параллельная работа – синхронизация АГП-315
  • Параллельная работа синхронных генераторов АГП-315 между собой и синхронизация с централизованной сетью. Под параллельной работой АГП-315 понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом АГП-315. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
  • Параллельная работа с сетью обеспечивает увеличение общей мощности газоэлектростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
  • Включение газогенератора АГП-315 на параллельную работу с сетью: В рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.
