Газовый генератор 30 кВт, ГПУ-30, АГП-30, ЭГП-30, ГПЭС-30, КГУ-30, ГПА-30, АГ-30, АП-30, ГЭС-30, ГПЭА-30, АГ-30С-Т400-1Р, АГ-30С-Т400-2Р, АГ-30С-Т400-3Р

'

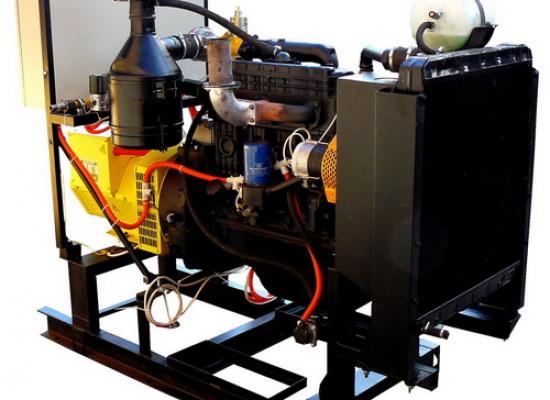

Газовый генератор 30 кВт на раме в открытом исполнении, двигатель ММЗ Д-246, предназначен для выработки трехфазного переменного электрического тока частотой 50 Гц, напряжением 400 В, основная мощность 30 кВт / 37,5 кВА, резервная мощность 33 кВт / 41,2 кВА. Если хотите купить газопоршневую электростанцию 30 кВт на раме типа АГ-30С-Т400-1Р (АГП-30) в открытом исполнении, цена которого не будет выходить за рамки ваших финансовых возможностей, то именно у нас найдете нужную модификацию и требуемую комплектацию.

Одиночная работа в параллель с сетью, групповая параллельная работа, групповая параллельная работа в параллель с сетью, системы когенерации тепла, доставка и пусконаладочные работы выполняются по желанию Заказчика.

Лизинговые компании с которыми мы работаем

Марка:Газовый генератор 30 кВт (двигатель ММЗ Д-246).
Страна:Россия
Склад:Ярославль
Срок поставки:60 дней
Условия оплаты:Безналичный
Условия расчетов:50% - аванс, 50% - по письму о готовности
Гарантия:18 месяцев или 3000 моточасов
Доставка (авто, жд)по России и стран ЕАЭС
Экспорт товара:на условиях INCOTERMS 2010
Лизинг:Группа компаний
«Поволжский лизинг»

Цена и исполнение

ГПУ АГ-30С-Т400-1РОткрытое исполнениеОстровной режимпо запросу

Характеристики

Модель АГП на рамеАГ-30С-Т400-1Р ММЗ (АГП-30 открытого типа)
Аналогичное обозначениеГПУ-30, АГП-30, ЭГП-30, ГПЭС-30, АГ-30, АП-30, ГПА-30, АПК-30, ГЭС-30, ГГУ-30
Двигатель (газовый)ММЗ Д-246 (Россия)
Топливная системаГазовая рампа газовая линия
Свечи зажиганияBosch, Brisk
Заслонка (смеситель)Ручное или автоматическое регулирование соотношения воздуха и газа в топливной смеси
Регулятор оборотовЭлектронный
Система впуска воздухаВоздушный фильтр
Генератор синхронный«Leroy Somer» Франция, Stamford «Cummins Inc» Англия, «Linz Electric» Италия
Номинальная мощность, кВт / кВА30 / 37,5
Резервная мощность, кВт / кВА33 / 41,2
Напряжение, В400
Номинальный ток, А54
Номинальная частота, Гц50
Частота вращения двигателя, об/мин1500
Номинальный коэффициент мощности0,8
Расход газа при номинальной мощности (0,3 м3/ч х 1 кВт)9 м3/ч
Давление газа0.2-6 кг/см2 (0.019-0.58 МПа)
Расход масла (% от расхода топлива)0,4
Гарантия, месяцев / моточасов18 / 3000
Ресурс до капремонта, м/ч50 000
Виды газового топливаПриродный газ, сжиженный, сжатый газ, магистральный газ, попутный нефтяной газ, пары больших дыханий резервуаров, промышленный газ, пиролизный газ, коксовый газ, биогаз, шахтный газ, газ сточных вод и т. д.
Габаритные размеры на раме в открытом исполнении (ДхШхВ), мм2000 x 1100 x 1600
Габаритные размеры в погодозащитном капоте (ДхШхВ), мм2200 x 1200 x 1700
Габаритные размеры в шумозащитном кожухе (ДхШхВ), мм3000 x 1200 x 1700
Габаритные размеры в блочно-контейнерном исполнении (ДхШхВ), мм3000 x 2300 x 2400
Общий вес на раме в открытом исполнении, кг1100
Общий вес в погодозащитном капоте, кг1200
Общий вес в шумозащитном кожухе, кг1300
Общий вес в контейнерном исполнении, кг3000
Рекомендуемый тип масла ГПД работающих на природном газе, состоящим в основном из метана ТНК GEO 404
Рекомендуемый тип масла ГПД работающих на попутных, сернистых и других газахТНК GEO 408
Техническое обслуживание:Периодичность ТО:
Ежедневное техническое обслуживание (ЕО)Один раз в сутки по окончании суточной работы
Техническое обслуживание по окончании периода обкатки (ТО-0)После первых 50 часов работы двигателя
Первое техническое обслуживание (ТО-1)Через каждые 250 часов работы двигателя
Второе техническое обслуживание (ТО-2)Через каждые 500 часов работы двигателя
Сезонное техническое обслуживание (СО)Проводится два раза в год при переходе с летней эксплуатации на зимнюю и с зимней на летнюю
Системы автоматического управления ГПУ (АГП):Щит управления:
Щит (шкаф) 1-й степени автоматизации с ручным запуском - контроллер ComAp, Huegli Tech, LovatoАГ-30.1 (ЩА-30.1)
Щит (шкаф) 2-й степени автоматизации с автоматическим запуском АВР - контроллер ComAp, Huegli Tech, LovatoАГ-30.2 (ЩА-30.2)
Щит АВР (обратная последовательность)АВР по схеме заказчика
Параллельная работа с внешней сетью и с другими агрегатамина базе контроллера InteliLite ComAP, Huegli Tech HT-GC-600, Lovato, Motortech
Вводно-распределительное устройство (Щит ВРУ)По схеме заказчика
Система дистанционного мониторинга и управления электроагрегатом (витая пара)RS-485, RS-232
Автоматическая дозаправка моторного масла (АДММ)Система для автоматического поддержания уровня масла в картере двигателя
Электрический предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПОЖ 220V
Автономный дизельный предпусковой подогреватель охлаждающей жидкости ОЖ двигателяПЖД-12 (бак 5 л)
Модуль утилизации тепла:Когенерация:
Системы утилизации тепла (тепловой модуль)СУТ (ТМ)
Тепловая мощность, кВт40
Расход теплоносителя, м3/ч1,3

Скачать документацию

Описание

Газовый генератор (газовые электростанции) мощностью 30 кВт на раме в открытом исполнении, в островном режиме, с автоматическим включением и отключением, с возможностью одиночной работой в параллель с сетью и групповой параллельной работой в параллель с сетью, типа АГ-30, АГ-30С-Т400, АГ-30С-Т400-1Р, ЭГП 30, АГП 30, АП 30, АПК 30, ГПА 30, ГПУ 30, ГГУ 30, ГПЭС 30, ГЭС 30, МЭС-30, МТЭС-30, БКИ.

Состав газоэлектростанции АГП-30

  • Двигатель ММЗ Д-246.Г оборудованный: зарядным генератором и стартером, электронным регулятором оборотов, электрическим предпусковым подогревателем ПОЖ 220В, газовым редуктором, системой топливоподачи, заслонкой аварийного останова, клапаном – системой контроля загазованности, и системой автоматического поддержания уровня масла в картере двигателя (бак 5 л.);
  • Генератор силовой синхронный: Stamford «Cummins Inc» (Англия), «Leroy Somer» (Франция);
  • Система охлаждения: водяным радиатором, система охлаждения масла с масляным радиатором;
  • Тосол в системе охлаждения двигателя;
  • Дизельное масло в системе смазки двигателя;
  • Комплект АКБ и соединительный кабель;
  • Зарядное устройство АКБ;

Система автоматики АГП-30

  • Щит – пульт управления 1-й степени автоматизации  АГ-30С-Т400-1Р в режиме ручного запуска при пропадании напряжения (для запуска и управления АГП-30 необходимо присутствие оператора), на базе контроллера InteliLite NT «ComAp» Чехия, «Huegli Tech» HT-GC-600 Швейцария, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции. Измерение основных параметров генератора: напряжение, частота и сила тока. Включение аварийной сигнализации и останов (защита) электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки, контроль обрыва ремня зарядного генератора.
  • Пульт – щит управления газоэлектростанции АГ-30С-Т400-2Р 2-й степени автоматизации со встроенным блоком АВР, системой автоматического запуска при пропадании напряжения, на базе контроллера «Huegli Tech» HT-GC-315 Швейцария, или InteliLite NT AMF 20/25 «ComAp» Чехия, «Lovato» Италия, «Motortech» Германия (цифровой дисплей русифицированный). Во время запуска и управления АГП-30.2 необходимо присутствие оператора. Устройство автоматического ввода резерва (АВР) предназначено для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания:
    - автоматический запуск, предусматривает запуск после пропадания входной сети либо выхода напряжения за установленные пределы. АГП оснащен статическим зарядным устройством АКБ и подогревателем охлаждающей жидкости, питающимся от основной сети, и находящимся в режиме горячего резерва. После восстановления основной сети подаётся команда на блок коммутации нагрузки или переключения нагрузки на основную сеть, отключается и переводится в дежурный режим.
    - пульт управления АВР предназначен для контроля и управления дизельными электростанциями и обеспечивает следующие операции: запуск, останов, аварийная защита (путем ее останова) с сигнализацией причины аварийного состояния, контроль и индикацию параметров по данным датчиков: линейных напряжений генератора, токов нагрузки генератора по каждой фазе, частоты тока генератора, активной мощности, напряжения аккумуляторной батареи, давления масла, температуры охлаждающий жидкости, уровня топлива, времени наработки, контроль обрыва датчиков температуры, давления, контроль обрыва ремня зарядного генератора.

Система удаленного мониторинга АГП-30

  • Система удаленного мониторинга и управления АГП-30 – Интерфейсный модуль RS-485/232. Интерфейсный модуль 485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса. Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485. Преобразователь интерфейса 485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.
Параллельная работа – синхронизация АГП-30
  • Параллельная работа синхронных генераторов АГП-30 между собой и синхронизация с централизованной сетью. Под параллельной работой АГП-30 понимается выработка электроэнергии двумя или более агрегатами на общую нагрузку и синхронизация с централизованной сетью. Условие для параллельной работы – это равенство частоты, напряжения, порядка чередования фаз и углов фазового сдвига на каждом АГП-30. Общая нагрузка при параллельной работе – синхронизации генераторных установок будет распределяться пропорционально их номинальным мощностям только в том случае, если их внешние характеристики, построенные с учетом изменения скорости вращения первичных двигателей ДВС (ГПД) в зависимости от относительного значения тока будут одинаковы.
  • Параллельная работа с сетью обеспечивает увеличение общей мощности газоэлектростанции, повышает надежность энергоснабжения потребителей и позволяет лучше организовать обслуживание агрегатов. Электрические станции, в свою очередь, объединяют для параллельной работы в мощные энергосистемы, позволяющие наилучшим образом решать задачу производства и распределения электрической энергии. Таким образом, для синхронной машины, установленной на электрической станции или на каком-либо объекте, подключенном к энергосистеме, типичным является режим работы на сеть большой мощности, по сравнению с которой собственная мощность генератора является очень малой. В этом случае с большой степенью точности можно принять, что генератор работает параллельно с сетью бесконечно большой мощности т. е. напряжение сети Uc и ее частота fc являются постоянными, не зависящими от нагрузки данного генератора.
  • Включение газогенератора АГП-30 на параллельную работу с сетью: В рассматриваемом режиме необходимо обеспечить возможно меньший бросок тока в момент присоединения генератора к сети. В противном случае возможны срабатывание защиты, поломка генератора или первичного двигателя.

Вариатны исполнения

Газовый генератор 30 кВт под капотом (двигатель ММЗ Д-246).Газовый генератор 30 кВт под капотом (двигатель ММЗ Д-246).
Газовый генератор 30 кВт в кожухе (двигатель ММЗ Д-246).Газовый генератор 30 кВт в кожухе (двигатель ММЗ Д-246).
Газовый генератор 30 кВт контейнерного типа (двигатель ММЗ Д-246).Газовый генератор 30 кВт контейнерного типа (двигатель ММЗ Д-246).
